Arquitetura Técnica - Data Lake Lavoro¶

Esta página documenta a arquitetura técnica completa do Data Lake Lavoro, incluindo stack tecnológica, infraestrutura como código (IaC) e CI/CD.

🏗️ Visão Geral da Arquitetura¶

Diagrama Completo¶

Componentes da Arquitetura¶

Fontes de Dados¶

ERP: Conexão diretamente no Banco de Dados dos sistemas ERP's (Protheus, Elevor, HPRO, VIASOFT, Siagri, Agrotis)
APIs: Integrações com sistemas externos via REST/SOAP (SAPB1 e SAP)
Excel: Planilhas de dados contabeis/comerciais/operacionais

Ingestão e Tratamento¶

Cloud Composer (Airflow): Orquestração de pipelines com DAGs programados
Cloud Storage API: Upload de arquivos brutos para Cloud Storage
BigQuery API: Ingestão direta de dados estruturados no BigQuery

Data Lake - BigQuery¶

🥉 Bronze (Tables): Dados brutos ingeridos via Parquet no Cloud Storage e armazenados como tabelas nativas BigQuery
🥈 Silver: Dados limpos, validados e normalizados
🥇 Gold: Dados agregados e otimizados para consumo

Governança de Dados¶

Dataplex: Catalogação, descoberta, acesso e qualidade de dados
Data Loss Prevention (DLP): Detecção e proteção de dados sensíveis (PII)

Machine Learning¶

BigQuery ML: Modelos de ML treinados diretamente no BigQuery
Vertex AI: Plataforma completa para MLOps
Managed Notebooks: Jupyter notebooks gerenciados para análises

Consumo¶

Power BI: Dashboards e relatórios interativos de negócio
Sharepoint Input em listas de produtos e plano de contas

Monitoramento¶

Cloud Monitoring: Métricas, dashboards e alertas operacionais
Cloud Logging: Logs centralizados de pipelines e queries

IaC e CI/CD¶

GitHub: Repositório de código (DAGs, SQL, Python)
GitHub Actions: Automação de testes e deploy
Terraform: Provisionamento de infraestrutura como código

Acesso e Segurança¶

Secret Manager: Gerenciamento seguro de credenciais e chaves
IAM: Controle de acesso granular (quem pode acessar o quê)

📊 Fontes de Dados¶

Sistemas Integrados¶

O Data Lake consolida dados de múltiplas fontes heterogêneas, organizadas por categoria:

ERP Operacional¶

Sistemas de gestão empresarial que fornecem dados de operações, estoque, vendas e contabilidade:

Sistema	Empresas	Tecnologia
SAP S/4HANA	Lavoro	REST API
Protheus	Desempar, Futuragro	SQL Server (ODBC)
SAP B1	Nova Geração	REST API (Service Layer)
HPRO	Qualicitrus	SQL Server (ODBC)
Elevor	Casa Trevo, Referência	SQL Server (ODBC)
Siagri	Floema	Oracle (ODBC)
Agrotis	Coram, Produttiva	SQL Server (ODBC)
Gerpa	Cultivar	SQL Server (ODBC)
Viasoft	Sollosul	Oracle (ODBC)

ERP de Crédito Agrícola¶

Plataformas especializadas em análise de crédito e risco para o agronegócio:

Sistema	Uso	Tecnologia
Agrometrika	Análise de crédito rural	REST API
Tarken	Trading e gestão de commodities	REST API
Traive	Seguro e crédito agrícola	REST API

Sistemas Corporativos¶

Ferramentas de gestão interna da Lavoro:

Sistema	Uso	Tecnologia
SharePoint	Planilhas e listas corporativas	Microsoft Graph API
Jira	Gestão de projetos de TI	REST API
TopDesk	Service Desk - Chamados de TI	REST API

Dados Financeiros¶

Fontes de dados financeiros e macroeconômicos:

Sistema	Uso	Tecnologia
BACEN	Cotações de moedas e taxas	REST API
Hedger	Derivativos e operações de hedge	REST API
Nexxera	Plataforma de tesouraria	SFTP

Padrões de Integração¶

Todas as integrações seguem o mesmo fluxo arquitetural:

graph LR
    A[Sistema Fonte] -->|Extração| B[Cloud Storage - Parquet]
    B -->|Load| C[BigQuery Bronze]
    C -->|Transform| D[BigQuery Silver]
    D -->|Aggregate| E[BigQuery Gold]
    E -->|Consume| F[Power BI / APIs]

    style B fill:#e8f4f8
    style C fill:#cd7f32,color:#fff
    style D fill:#c0c0c0
    style E fill:#ffd700

Características:

✅ Staging em Parquet: Todos os dados passam por Cloud Storage em formato Parquet antes do BigQuery
✅ Rastreabilidade: Coluna extraction_timestamp automática em todas as extrações
✅ Idempotência: Cargas diárias podem ser reprocessadas sem duplicação
✅ Particionamento: Bronze particionado por data de ingestão para reprocessamento eficiente

⚠️ Caso especial: HPRO (Qualicitrus)¶

Por limitação do próprio HPRO, a extração desse sistema não segue o fluxo padrão (Airflow → Cloud Storage → BigQuery). Em vez disso, usamos um caminho assíncrono via Pub/Sub e uma VM legada.

Fluxo¶

graph LR
    A[⏰ Airflow] -->|Publica mensagem| B[📣 Pub/Sub]
    B -->|Consome mensagem| C[🖥️ vm_legado]
    C -->|Executa| D["🐍 windows/hpro_upload_to_gcs.py"]
    D -->|1. Roda query| E[(💾 HPRO DB)]
    E -->|2. Retorna dados| D
    D -->|3. Gera e sobe Parquet| F[☁️ GCS]
    F -->|Load| G[🥉 Bronze BigQuery]

    style B fill:#fce4ec
    style C fill:#fff3e0
    style F fill:#e3f2fd
    style G fill:#cd7f32,color:#fff

Passo a passo¶

O Airflow dispara uma mensagem de extração no Pub/Sub.
A vm_legado consome a mensagem do Pub/Sub.
A VM dispara o script windows/hpro_upload_to_gcs.py (caminho dentro da própria VM, originalmente versionado em lavoro-lakehouse-prod/windows/).
O script roda a query no banco HPRO e recebe os dados.
Após receber o resultado, o script gera o arquivo Parquet e o envia para o GCS.
A partir daí o fluxo segue o padrão: GCS → Bronze → Silver → Gold.

Disclaimer

Este caminho é design, não defeito. A VM legada e o trampolim via Pub/Sub são a única forma viável de extrair dados do HPRO hoje, dada a limitação do sistema fonte.

🛠️ Stack Tecnológica¶

Infraestrutura em Nuvem (GCP)¶

Computação e Processamento¶

Serviço	Uso	Justificativa
Cloud Composer	Orquestração de pipelines (Airflow)	Gerenciamento de DAGs, agendamento, monitoramento
BigQuery	Data warehouse e transformações SQL	Performance, escalabilidade, custo por query
Python	Scripts de transformação	Flexibilidade para lógicas complexas

Armazenamento¶

Serviço	Uso	Formato
Cloud Storage	Staging de arquivos brutos	Parquet
BigQuery	Data warehouse (Bronze, Silver, Gold)	SQL

Ingestão de Dados¶

Método	Fontes	Tecnologia
APIs REST/SOAP	ERP, APIs externas	Ingestão via Parquet no Cloud Storage → BigQuery
Arquivos	Excel, CSV	Ingestão via Parquet no Cloud Storage → BigQuery
Bancos de Dados	SQL Server, Oracle, DBISAM	Ingestão via Parquet no Cloud Storage → BigQuery

Monitoramento e Logs¶

Serviço	Uso
Cloud Logging	Logs centralizados de pipelines e DAGs
Cloud Monitoring	Métricas, alertas e dashboards operacionais

🏗️ Infraestrutura como Código (IaC)¶

Terraform¶

Utilizamos Terraform para provisionar e gerenciar toda a infraestrutura do Data Lake de forma declarativa e versionada.

Estrutura do Projeto Terraform¶

terraform/
├── main.tf
├── roles.tf
├── infra_roles.tf
├── default_firewall.tf
├── default_nat.tf
├── vm_openvpn.tf
└── modules/
    ├── bigquery-table/
    │   ├── main.tf
    │   ├── variables.tf
    │   └── outputs.tf
    ├── authorized-view/
    └── data-project/

Exemplo: Módulo de Tabela BigQuery¶

# modules/bigquery-table/main.tf
resource "google_bigquery_table" "_" {
  project             = var.project_id
  dataset_id          = var.dataset_id
  table_id            = var.table_id
  deletion_protection = var.deletion_protection
  description         = var.description

  # View (se aplicável)
  dynamic "view" {
    for_each = var.query == null ? [] : [var.query]
    content {
      query          = view.value
      use_legacy_sql = var.use_legacy_sql
    }
  }

  # Particionamento
  dynamic "time_partitioning" {
    for_each = var.time_partitioning_field == null ? [] : [var.time_partitioning_field]
    content {
      type  = var.time_partitioning_type
      field = var.time_partitioning_field
    }
  }
}

Exemplo: Uso do Módulo¶

# main.tf
module "bronze_cdp_clientes" {
  source = "./modules/bigquery-table"

  project_id          = "projeto-lavoro"
  dataset_id          = "bronze_cdp"
  table_id            = "clientes"
  description         = "Tabela bronze com dados brutos de clientes"
  deletion_protection = true

  time_partitioning_field = "data_ingestao"
  time_partitioning_type  = "DAY"
}

module "silver_cdp_dim_clientes" {
  source = "./modules/bigquery-table"

  project_id          = "projeto-lavoro"
  dataset_id          = "silver_cdp"
  table_id            = "dim_clientes"
  description         = "Dimensão de clientes limpa e validada"
  deletion_protection = true
}

Comandos Terraform¶

# Inicializar Terraform
terraform init

# Planejar mudanças
terraform plan -out=tfplan

# Aplicar mudanças
terraform apply tfplan

# Validar recursos
terraform validate

# Formatar código
terraform fmt -recursive

Benefícios do IaC com Terraform¶

✅ Versionamento: Infraestrutura versionada no Git
✅ Reprodutibilidade: Ambientes idênticos (dev, staging, prod)
✅ Documentação: Código é a documentação
✅ Auditoria: Rastreamento de mudanças via commits
✅ Recuperação: Recriação rápida de infraestrutura

🔄 CI/CD Pipeline¶

Estratégia de CI/CD¶

Utilizamos GitHub Actions para automação de testes, validação e deploy dos pipelines do Airflow.

Workflow de Desenvolvimento¶

graph TD
    A[Desenvolvedor] -->|1. Commit e Push| B[GitHub]
    B -->|2. Dispara| C[GitHub Actions]
    C -->|3. Testes| D{Passou?}
    D -->|Não| E[Notifica Desenvolvedor]
    D -->|Sim| F[Deploy QA]
    F -->|4. Validação QA| G{OK?}
    G -->|Não| E
    G -->|Sim| H[Criar PR para Main]
    H -->|5. Code Review| I{Aprovado?}
    I -->|Não| E
    I -->|Sim| J[Merge Main]
    J -->|6. Deploy Produção| K[GCP - Prod]

GitHub Actions Workflows¶

1. Workflow de Testes (Pull Request)¶

Arquivo: .github/workflows/pr.yml

name: Tests

on:
  pull_request:
    branches:
      - qa
      - main

jobs:
  test:
    runs-on: ubuntu-latest
    env:
      AIRFLOW_VAR_ENV: production
    steps:
      - name: Checkout
        uses: actions/checkout@v2

      - name: Set up Python
        uses: actions/setup-python@v3
        with:
          python-version: '3.8'

      - name: Install Python dependencies
        run: |
          pip install --no-cache-dir -r docker/requirements.txt -c docker/constraints.txt
          pip check

      - name: Create Airflow DB
        run: |
          airflow db init

      - name: Lint with Flake8
        run: |
          flake8 --max-complexity 20 --max-line-length 150 \
            --select E101,E111,E501,E999,W191,W603,F402,F403,F812,F821,F823,C901 \
            dags || exit

      - name: Tests with Pytest
        id: test
        run: |
          pushd dags/tests || exit
          python3 -m pytest --disable-pytest-warnings --numprocesses=auto || exit
          popd || exit

O que faz:

✅ Executa em Pull Requests para qa e main
✅ Instala dependências do Airflow
✅ Inicializa banco de dados do Airflow
✅ Executa linting com Flake8
✅ Executa testes unitários com Pytest
✅ Bloqueia merge se algum teste falhar

2. Workflow de Deploy (Push para QA)¶

Arquivo: .github/workflows/push_qa.yml

name: Deploy to GCP (QA)

on:
  push:
    branches:
      - qa

jobs:
  deploy:
    runs-on: ubuntu-latest
    environment: qa
    env:
      AIRFLOW_VAR_ENV: qa
    steps:
    - name: Checkout repo
      uses: actions/checkout@v2

    - name: Set up Google Cloud SDK
      uses: google-github-actions/setup-gcloud@v0.2.0
      with:
        project_id: ${{ secrets.GCP_PROJECT_ID }}
        service_account_key: ${{ secrets.SECRET_AIRFLOW }}
        export_default_credentials: true

    - name: Start Airflow VM
      run: |
        gcloud compute instances start vm-airflow-lavoro-operacoes-qa --zone us-central1-a

    - name: Clean up dags directory in Airflow VM
      run: |
        gcloud compute ssh vm-airflow-lavoro-operacoes-qa --zone us-central1-a \
          --command "sudo rm -rf /home/airflow/lavoro-operacoes/dags/*"

    - name: Clean up docker directory in Airflow VM
      run: |
        gcloud compute ssh vm-airflow-lavoro-operacoes-qa --zone us-central1-a \
          --command "sudo rm -rf /home/airflow/lavoro-operacoes/docker/*"

    - name: Copy dags to Airflow VM
      run: |
        gcloud compute scp --recurse ./dags vm-airflow-lavoro-operacoes-qa:/tmp/ \
          --zone us-central1-a

    - name: Copy docker to Airflow VM
      run: |
        gcloud compute scp --recurse ./docker vm-airflow-lavoro-operacoes-qa:/tmp/ \
          --zone us-central1-a

    - name: Move dags to final directory
      run: |
        gcloud compute ssh vm-airflow-lavoro-operacoes-qa --zone us-central1-a \
          --command "sudo mv /tmp/dags/* /home/airflow/lavoro-operacoes/dags/"

    - name: Move docker to final directory
      run: |
        gcloud compute ssh vm-airflow-lavoro-operacoes-qa --zone us-central1-a \
          --command "sudo mv /tmp/docker/* /home/airflow/lavoro-operacoes/docker/"

O que faz:

✅ Executa automaticamente em push para branch qa
✅ Inicia a VM do Airflow no GCP
✅ Limpa diretórios antigos de DAGs e Docker
✅ Copia novos DAGs e arquivos Docker para a VM
✅ Move arquivos para diretórios finais
✅ Airflow recarrega DAGs automaticamente

3. Exemplo de Testes (Pytest)¶

Arquivo: dags/tests/tests.py

import pytest
import os
from airflow.models import DagBag


@pytest.mark.parametrize("dag_item", dag_list())
def test_external_dag_schedule(dag_item):
    dag_id, dag = dag_item
    error_msg = f"Scheduling of DAG {dag_id} does not match the scheduling of external DAGs"

    tasks = dag.tasks

    errors_list = []
    for task in tasks:
        class_name = type(task).__name__
        if class_name not in ["ExternalTaskSensor"]: continue

        external_dag_id = task.external_dag_id
        external_dag = get_dag(dag_list(), external_dag_id)
        if not external_dag_id: continue

        if dag.schedule_interval != external_dag.schedule_interval:
            errors_list.append(external_dag_id)

    assert len(errors_list) == 0, error_msg

Ambientes¶

Ambiente	Branch	Deploy	Infraestrutura	Datasets
Dev	`Feito na VM`	Manual	`vm-airflow-lavoro-projeto-dev`	Sufixo `_dev`
QA	`qa`	Automático (push)	`vm-airflow-lavoro-projeto-qa`	Sufixo `_qa`
Produção	`main`	Automático (push)	Cloud Composer (1 ambiente)	Sem sufixo

Topologia Atual de Composer (Produção)¶

Histórico de consolidação

Anteriormente havia 3 Cloud Composers orquestrando 5 projetos. A topologia foi consolidada em 1 único Composer (Lakehouse) orquestrando os 4 projetos restantes (Lakehouse, CDP, Operações, Pessoas). O projeto Tesouraria foi descontinuado.

Composer	Projetos Orquestrados	Repositório
Composer Lakehouse	Lakehouse, CDP, Operações, Pessoas	`lavoro-lakehouse`

Detalhamento dos Ambientes¶

🛠️ Dev (Desenvolvimento)¶

Finalidade: Testes locais e desenvolvimento de novas features
Infraestrutura: VM com Docker Compose (n2-standard-2)
Datasets: bronze_cdp_dev, silver_cdp_dev, gold_cdp_dev
Deploy: Manual - desenvolvedor trabalha diretamente na VM
Dados: Pode usar dados de produção ou sintéticos
Recursos: 2 vCPUs, 8 GB RAM

🧪 QA (Quality Assurance)¶

Finalidade: Homologação e validação antes de produção
Infraestrutura: VM com Docker Compose (n2-standard-2)
Datasets: bronze_cdp_qa, silver_cdp_qa, gold_cdp_qa
Deploy: Automático via GitHub Actions (push para branch qa)
Dados: Cópia de produção ou dados de teste
Recursos: 2 vCPUs, 8 GB RAM
Validação: Testes automatizados + validação manual

🚀 Prod (Produção)¶

Finalidade: Ambiente de produção com dados reais
Infraestrutura: 1 Cloud Composer gerenciado (Lakehouse, autoscaling)
Versões: Composer 2.16.1 | Airflow 2.10.3
Datasets: bronze_cdp, silver_cdp, gold_cdp (sem sufixo)
Deploy: Automático via GitHub Actions (push para branch main)
Dados: Dados oficiais da empresa
Recursos: Gerenciado pelo GCP (escala conforme demanda)
SLA: Alta disponibilidade garantida

Alternância entre Ambientes no Código¶

A configuração de ambiente é controlada pelo arquivo project_params.py:

# dags/config/project_params.py
import os

# Define ambiente via variável Airflow
ENV = os.getenv('AIRFLOW_VAR_ENV', 'production')

if ENV == 'development':
    BQ_BRONZE = 'bronze_cdp_dev'
    BQ_SILVER = 'silver_cdp_dev'
    BQ_GOLD = 'gold_cdp_dev'
elif ENV == 'qa':
    BQ_BRONZE = 'bronze_cdp_qa'
    BQ_SILVER = 'silver_cdp_qa'
    BQ_GOLD = 'gold_cdp_qa'
else:  # production
    BQ_BRONZE = 'bronze_cdp'
    BQ_SILVER = 'silver_cdp'
    BQ_GOLD = 'gold_cdp'

✅ Qualidade de Código: Validadores e Testes¶

Validadores Automáticos de Pull Requests¶

Antes de qualquer código ser mergeado, executamos validadores automáticos via GitHub Actions que garantem conformidade com padrões de qualidade e governança.

1. Validador de Nomenclatura (`validate_naming.py`)¶

O que valida: - Se seguimos as conveções definidas dentro do projeto. - Nomenclatura de colunas (lowercase, snake_case) - Sufixos padronizados (_id, _date, _flg, etc.)

Comportamento: ⚠️ Apenas emite avisos e não bloqueia o merge do PR

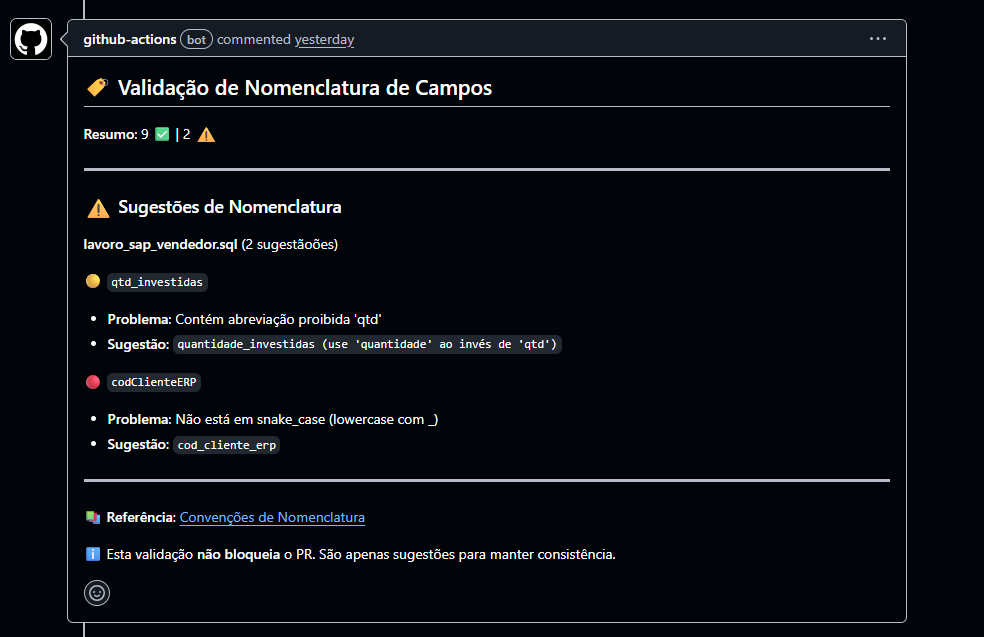

Exemplo de aviso:

Como corrigir:

Renomear tabela/coluna seguindo convenções documentadas em convencoes.md
Verificar se está usando lowercase e snake_case
Conferir prefixos obrigatórios (dim_, fato_ para Gold)

2. Validador de Documentação (`validate_documentation.py`)¶

O que valida:

100% de cobertura obrigatória - todas as tabelas Silver e Gold devem ter table_description
100% de cobertura obrigatória - todas as colunas devem ter description no schema
Documentação está no formato correto (dicionário Python)

Comportamento: ❌ Bloqueia o merge se documentação estiver incompleta

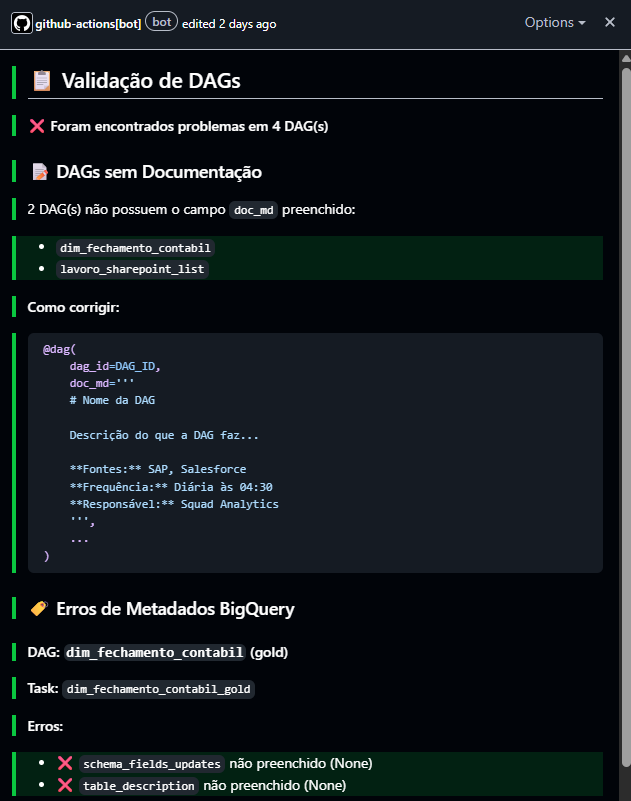

Exemplo de erro:

Como corrigir:

Adicionar documentação completa no operator BQInsertJobOperator:

table_metadata = {
    'table_description': 'Cadastro de clientes da Lavoro SAP...',
    'schema_fields_updates': [
        {'name': 'cliente_id', 'description': 'Identificador único do cliente no SAP'},
        {'name': 'nome', 'description': 'Razão social do cliente'},
        {'name': 'data_cadastro', 'description': 'Data de criação do cadastro no sistema'}
        # TODAS as colunas devem ter description
    ]
}

3. Validador de Complexidade SQL (`validate_sql_complexity.py`)¶

Analisa queries SQL e calcula um score de complexidade baseado em 9 métricas diferentes, cada uma com peso específico.

Comportamento:

✅ Score 0-60: Aprovado automaticamente
⚠️ Score 61-80: Gera aviso, mas permite merge
❌ Score 81-100: Bloqueia o merge do PR, caso não haja justificativa

📐 Fórmula de Cálculo¶

O score é calculado em duas etapas:

1. Score Base (normalizado de 0 a 100):

Score Base = Σ (métrica_valor / métrica_max × peso_métrica) / Σ pesos × 100

2. Score Final (com penalidades):

Score Final = Score Base + Σ penalidades_antipadrões

📊 Métricas e Pesos¶

Métrica	Peso	Valor Máximo	O que detecta
CTEs	4	6	Número de Common Table Expressions (WITH)
Joins	6	10	Quantidade de JOINs (INNER, LEFT, RIGHT, FULL)
Subqueries	10	5	Subqueries em SELECT, WHERE, FROM
Nested Depth	10	4	Profundidade máxima de aninhamento
CASE Statements	2	8	Quantidade de CASE WHEN
Window Functions	5	5	Funções analíticas (ROW_NUMBER, RANK, etc.)
Aggregations	1	15	COUNT, SUM, AVG, MIN, MAX
UNIONs	4	3	UNION e UNION ALL
Lines	10	400	Linhas de código SQL

⚠️ Anti-padrões (Penalidades Adicionais)¶

Cada anti-padrão detectado adiciona pontos ao score final:

Anti-padrão	Penalidade	Como detecta
`SELECT *`	+10	Regex: `SELECT\s+\*`
Subquery em SELECT	+5	AST: subquery dentro de SELECT list
Self-join sem alias claro	+3	JOIN da mesma tabela sem ALIAS
DISTINCT desnecessário	+2	DISTINCT em query com GROUP BY
OR em WHERE complexo	+2	Múltiplos OR sem parênteses

📋 Exemplos de Erros¶

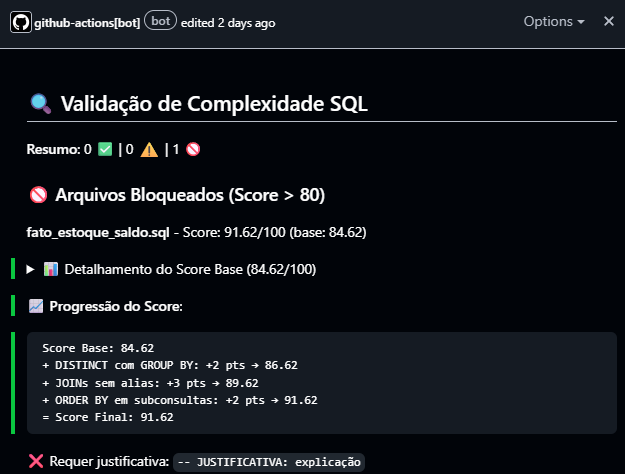

Score 85 - BLOQUEADO:

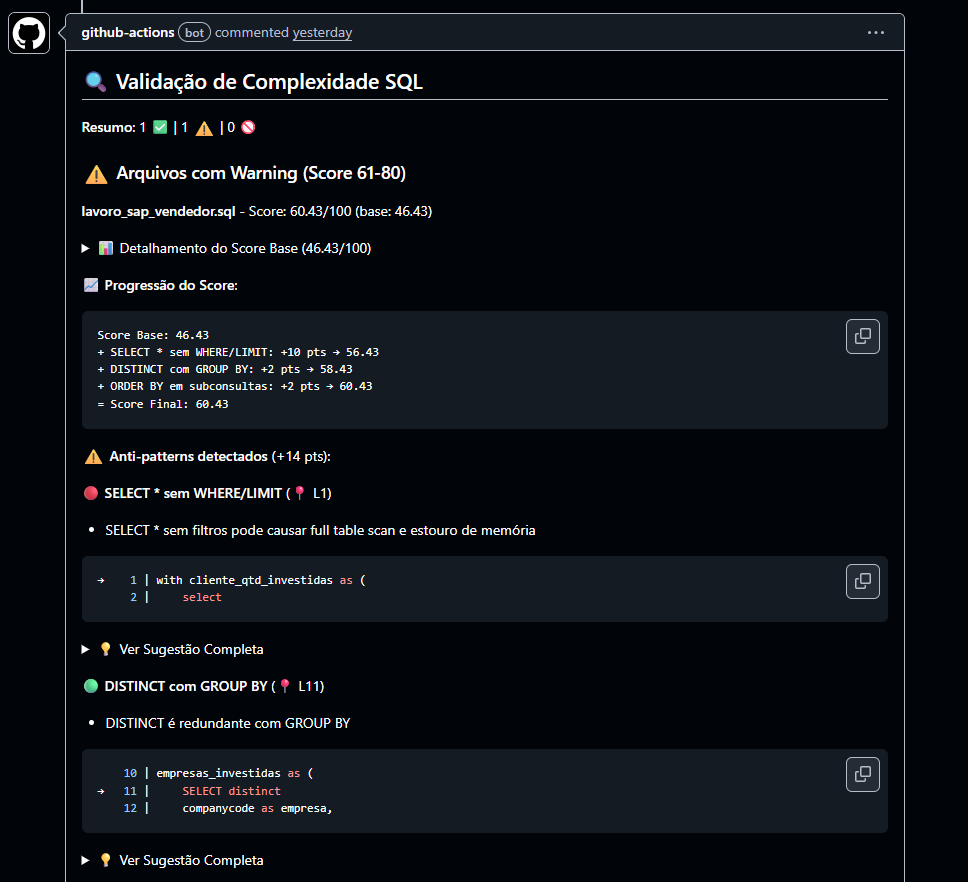

Score 72 - AVISO:

🔧 Como Corrigir¶

1. Dividir em CTEs menores:

-- ❌ Subquery aninhada (Score alto)
SELECT cliente_id,
       (SELECT COUNT(*) FROM pedidos WHERE pedidos.cliente_id = clientes.id) as total_pedidos
FROM clientes

-- ✅ CTE separada (Score menor)
WITH contagem_pedidos AS (
    SELECT cliente_id, COUNT(*) as total_pedidos
    FROM pedidos
    GROUP BY cliente_id
)
SELECT c.cliente_id, cp.total_pedidos
FROM clientes c
LEFT JOIN contagem_pedidos cp ON c.id = cp.cliente_id

2. Criar tabelas Silver intermediárias:

-- Em vez de uma query Gold de 400 linhas com 10 JOINs,
-- criar múltiplas Silver intermediárias:
-- silver_cdp.vendas_enriquecidas (primeiros 5 JOINs)
-- silver_cdp.produtos_completos (próximos 5 JOINs)
-- gold_cdp.fato_vendas (JOIN simples das Silver)

3. Remover anti-padrões:

-- ❌ SELECT *
SELECT * FROM clientes

-- ✅ Colunas explícitas
SELECT cliente_id, nome, cpf, cidade FROM clientes

Workflow de Validação¶

graph TD
    A[Developer cria PR] --> B[GitHub Actions dispara]
    B --> C{validate_naming.py}
    C -->|⚠️ Warning| D{validate_documentation.py}
    D -->|✅ Pass| F{validate_sql_complexity.py}
    D -->|❌ Fail| E[❌ Bloqueia PR]
    F -->|✅ Pass / ⚠️ Warning| G[Executa Testes Pytest]
    F -->|❌ Fail Score > 80| E
    G -->|✅ Pass| H[✅ PR aprovado para merge]
    G -->|❌ Fail| E

    style E fill:#ff6b6b,color:#fff
    style H fill:#51cf66,color:#fff
    style C fill:#ffd43b,color:#000
    style F fill:#ffd43b,color:#000

Testes Automatizados (Pytest)¶

Além dos validadores, executamos testes unitários e de integração para garantir que os DAGs funcionam corretamente.

Tipos de Testes¶

1. Teste de Carregamento de DAG

Valida se o DAG carrega sem erros de sintaxe:

# dags/tests/tests.py
def test_dag_loads():
    """Testa se todos os DAGs carregam sem erros"""
    from airflow.models import DagBag

    dagbag = DagBag(dag_folder='dags/', include_examples=False)
    assert len(dagbag.import_errors) == 0, f"Erros de importação: {dagbag.import_errors}"

2. Teste de Estrutura de DAG

Valida a estrutura e dependências entre tasks:

def test_dag_structure():
    """Testa se as tasks estão corretamente conectadas"""
    dag = get_dag('cdp_bronze_to_silver')

    # Verifica que existem tasks
    assert len(dag.tasks) > 0

    # Verifica dependências esperadas
    bronze_task = dag.get_task('extract_bronze')
    silver_task = dag.get_task('transform_silver')

    assert silver_task in bronze_task.downstream_list

3. Teste de Schedule Interval

Valida que schedules de DAGs dependentes são compatíveis:

@pytest.mark.parametrize("dag_item", dag_list())
def test_external_dag_schedule(dag_item):
    """Valida que ExternalTaskSensor tem schedule compatível"""
    dag_id, dag = dag_item

    for task in dag.tasks:
        if type(task).__name__ == "ExternalTaskSensor":
            external_dag_id = task.external_dag_id
            external_dag = get_dag(dag_list(), external_dag_id)

            # Schedule deve ser igual
            assert dag.schedule_interval == external_dag.schedule_interval

4. Teste de Argumentos Padrão

Valida configurações de retry e alertas:

def test_default_args():
    """Valida que default_args estão corretos"""
    dag = get_dag('cdp_bronze_to_silver')

    assert dag.default_args['retries'] == 3
    assert dag.default_args['email_on_failure'] is True
    assert dag.default_args['owner'] == 'data-engineering'

Como Executar Testes Localmente¶

1. Instalar dependências:

pip install -r docker/requirements.txt -c docker/constraints.txt

2. Inicializar banco Airflow:

airflow db init

3. Executar testes:

cd dags/tests
pytest --disable-pytest-warnings --numprocesses=auto

4. Executar testes com cobertura:

pytest --cov=dags --cov-report=html

Como Adicionar Novos Testes¶

1. Criar arquivo de teste:

# dags/tests/test_meu_dag.py
import pytest
from airflow.models import DagBag

def test_meu_novo_dag():
    """Testa meu novo DAG"""
    dagbag = DagBag()
    dag = dagbag.get_dag('meu_novo_dag')

    assert dag is not None
    assert len(dag.tasks) == 5

2. Executar:

pytest dags/tests/test_meu_dag.py -v

🔐 Segurança e Governança¶

Controle de Acesso (IAM)¶

Estrutura de Permissões¶

Data Engineer User Role:

Executar jobs de SQL em todas as camadas de tratamento
Acesso e gestão do Composer
Acesso e gestão das VMs de DEV e QA
Acesso ao Storage
Gerenciamento de Secrets
Acesso ao Dataplex

Data Analyst User Role:

Visualização e execução de jobs nas camadas Silver e Gold
Acesso ao Composer

Dimensões Comuns

Para as aplicações e alguns jobs utilizamos contas de serviço de forma tirar a pessoalidade do acesso.

Governança com Dataplex¶

Estrutura do Lake¶

Mantemos 1 único Dataplex Lake que cobre todo o Data Lake Lavoro. Dentro desse lake, organizamos os datasets em zonas que correspondem às camadas medalhão (Bronze, Silver, Gold). A separação por ambiente (DEV, QA, PRD) é feita via sufixo de dataset (_dev, _qa, sem sufixo = PRD), e não via lakes ou zonas separadas.

graph TB
    LAKE["🏞️ Dataplex Lake (único)"]
    LAKE --> ZB["🥉 Zona Bronze"]
    LAKE --> ZS["🥈 Zona Silver"]
    LAKE --> ZG["🥇 Zona Gold"]

    ZB --> B1["bronze_lakehouse / _qa / _dev"]
    ZB --> B2["bronze_cdp / _qa / _dev"]
    ZB --> B3["bronze_operacoes / _qa / _dev"]
    ZB --> B4["bronze_pessoas / _qa / _dev"]

    ZS --> S1["silver_lakehouse / _qa / _dev"]
    ZS --> S2["silver_cdp / _qa / _dev"]
    ZS --> S3["silver_operacoes / _qa / _dev"]
    ZS --> S4["silver_pessoas / _qa / _dev"]

    ZG --> G1["gold_lakehouse / _qa / _dev"]
    ZG --> G2["gold_cdp / _qa / _dev"]
    ZG --> G3["gold_operacoes / _qa / _dev"]
    ZG --> G4["gold_pessoas / _qa / _dev"]

    style LAKE fill:#4285f4,color:#fff,stroke-width:2px
    style ZB fill:#cd7f32,color:#fff
    style ZS fill:#c0c0c0
    style ZG fill:#ffd700

Mapeamento Zona → Datasets¶

Zona	Camada	Datasets PRD	Variantes por ambiente
Bronze	🥉 Zona de entrada	`bronze_lakehouse`, `bronze_cdp`, `bronze_operacoes`, `bronze_pessoas`	+ `_dev`, + `_qa`
Silver	🥈 Zona validada	`silver_lakehouse`, `silver_cdp`, `silver_operacoes`, `silver_pessoas`	+ `_dev`, + `_qa`
Gold	🥇 Zona de consumo	`gold_lakehouse`, `gold_cdp`, `gold_operacoes`, `gold_pessoas`	+ `_dev`, + `_qa`

Funções¶

Dataplex é usado para:

Catalogação automática de datasets
Classificação de dados sensíveis
Controle de acesso por zona e por dataset
Linhagem de dados (integrado à Data Lineage API)
Verificações de qualidade de dados (em conjunto com Soda Core)

Data Loss Prevention (DLP)¶

DLP protege dados sensíveis: - Detecção automática de PII (CPF, emails, telefones) - Mascaramento de dados em ambientes não-produtivos - Alertas de exposição de dados sensíveis

Boas Práticas de Segurança¶

✅ Service accounts por pipeline (princípio do menor privilégio)
✅ Secrets no Secret Manager (nunca no código)
✅ Cloud Audit Logs habilitados
✅ Criptografia em trânsito e em repouso
✅ Revisão periódica de acessos

📊 Projetos e Datasets¶

Estrutura de Datasets¶

Cada projeto possui 3 datasets principais seguindo a arquitetura Medalhão:

Projeto	Datasets	Composer	Descrição
Lakehouse	`bronze_lakehouse`, `silver_lakehouse`, `gold_lakehouse`	Composer Lakehouse	Vendas, Pedidos de Venda
CDP	`bronze_cdp`, `silver_cdp`, `gold_cdp`	Composer Lakehouse	Customer Data Platform
Operações	`bronze_operacoes`, `silver_operacoes`, `gold_operacoes`	Composer Lakehouse	Estoque, Compras, Custos, Contabilidade
Pessoas	`bronze_pessoas`, `silver_pessoas`, `gold_pessoas`	Composer Lakehouse	Colaboradores e RH

Frequência de Atualização de Dados¶

Todos os projetos seguem um padrão de atualização diária:

Projeto	Frequência	Horário	Dados Disponíveis
CDP	Diária	Até 06:00	D-1 (dia anterior)
Operações	Diária	Até 06:00	D-1 (dia anterior)
Pessoas	Diária	Até 06:00	D-1 (dia anterior)
Lakehouse	3x ao dia	06:00, 11:30, 16:30	D-1 e intraday

Atualização Lakehouse

O projeto Lakehouse possui atualização diferenciada com 3 execuções diárias para garantir dados mais recentes de vendas:

06:00: Atualização incremental (Dados D-1)
11:30: Atualização incremental (manhã)
16:30: Atualização incremental (tarde)

🔍 Monitoramento¶

Cloud Monitoring / Composer Monitoring¶

Métricas monitoradas:

Tempo de execução de DAGs
Taxa de sucesso/falha de pipelines
Uso de recursos (CPU, memória, storage)
Custos de BigQuery (queries, armazenamento)

Cloud Logging¶

Logs coletados:

Execução de DAGs do Airflow
Queries do BigQuery
Erros e exceções
Acessos a dados sensíveis

Alertas¶

Alertas configurados:

Falhas de execução em Tasks/DAGS
Custo do ambiente > threshold
DAG's que passaram do SLA estimado (1h de execução)

🎯 Gerenciamento de Código¶

Estrutura de Repositórios GitHub¶

O código é organizado em 2 repositórios ativos sob a organização github.com/LavoroAgro:

lavoro-iac — Infraestrutura como código (Terraform).
lavoro-lakehouse — Repositório único consolidado com DAGs, operators, hooks e templates SQL de todos os projetos (Lakehouse, CDP, Operações, Pessoas).

Repositórios históricos

Os repositórios lavoro-cdp, lavoro-operacoes, lavoro-tesouraria e lavoro-pessoas existem apenas como histórico. Todo o código foi consolidado em lavoro-lakehouse e novos commits devem ir somente para o repositório consolidado.

1. Repositório de Infraestrutura (IaC)¶

lavoro-iac/
├── terraform/
│   ├── main.tf
│   ├── roles.tf
│   ├── infra_roles.tf
│   ├── default_firewall.tf
│   ├── default_nat.tf
│   ├── vm_openvpn.tf
│   └── modules/
│       ├── bigquery-table/
│       ├── authorized-view/
│       └── data-project/
└── README.md

2. Repositório do Datalake (`lavoro-lakehouse`)¶

Repositório único com o código de DAGs, operators, hooks e templates SQL dos 4 projetos.

Estrutura padrão de cada repositório:

lavoro-{projeto}/
├── dags/                                    # Pasta raiz dos DAGs
│   ├── config/                              # Configurações e parâmetros
│   │   └── project_params.py                # Configurações de ambiente (DEV/QA/PROD)
│   │
│   ├── hooks/                               # Conexões com sistemas externos
│   │   ├── bq_hook.py                       # BigQuery connection handler
│   │   ├── sharepoint.py                    # SharePoint authentication
│   │   ├── sap_s4.py                        # SAP S/4HANA authentication
│   │   ├── ftp.py                           # FTP connection
│   │   ├── agrometrika.py                   # Agrometrika API auth
│   │   ├── tarken.py                        # Tarken platform auth
│   │   ├── cloud_function.py                # Cloud Functions auth
│   │   └── delta_sharing.py                 # Delta Sharing auth
│   │
│   ├── operators/                           # Operators customizados de extração
│   │   ├── lake_base.py                     # Base class para operators
│   │   ├── ftp_to_gcs.py                    # FTP → Cloud Storage
│   │   ├── gcs_to_bq.py                     # Cloud Storage → BigQuery
│   │   ├── excel_file_to_gcs.py             # Excel → Cloud Storage
│   │   ├── excel_file_to_bq.py              # Excel → BigQuery
│   │   ├── sharepoint_to_gcs.py             # SharePoint → Cloud Storage
│   │   ├── sharepoint_list.py               # SharePoint Lists integration
│   │   ├── sap_s4_to_gcs.py                 # SAP S/4HANA → Cloud Storage
│   │   ├── delta_sharing_to_gcs.py          # Databricks Delta Sharing → GCS
│   │   ├── bq_insert_job.py                 # BigQuery job insertion
│   │   ├── bq_get_data.py                   # BigQuery data retrieval
│   │   ├── bq_dry_run.py                    # BigQuery query validation
│   │   ├── cloud_function_invoke.py         # Google Cloud Functions invocation
│   │   ├── email.py                         # Email notifications
│   │   ├── agrometrika.py                   # Agrometrika-specific operator
│   │   └── tarken.py                        # Tarken-specific operator
│   │
│   ├── task_groups/                         # Grupos de tarefas organizadas por camada
│   │   ├── bronze/                          # Camada Bronze (dados brutos)
│   │   │   ├── {empresa}_{sistema}_bronze.py
│   │   │   └── ...
│   │   │
│   │   ├── silver/                          # Camada Silver (dados limpos)
│   │   │   ├── {empresa}_{sistema}_silver.py
│   │   │   └── sql/                         # Templates SQL para Silver
│   │   │       ├── {empresa}_{sistema}_{tabela}.sql
│   │   │       ├── protheus_cliente.sql     # Template reutilizável Jinja
│   │   │       ├── siagri_cliente.sql
│   │   │       └── ...
│   │   │
│   │   └── gold/                            # Camada Gold (dados agregados)
│   │       ├── dim_{entidade}_gold.py       # Task groups de dimensões
│   │       ├── fato_{metrica}_gold.py       # Task groups de fatos
│   │       └── sql/                         # Templates SQL para Gold
│   │           ├── dim_clientes.sql
│   │           ├── dim_produtos.sql
│   │           ├── fato_faturamento.sql
│   │           ├── fato_estoque.sql
│   │           └── ...
│   │
│   ├── utils/                               # Funções auxiliares
│   │   ├── dag.py                           # Helper functions para DAGs
│   │   └── sharepoint_utils.py              # Utilitários SharePoint
│   │
│   ├── tests/                               # Testes automatizados
│   │   └── tests.py                         # Suite de testes com Pytest
│   │
│   ├── {empresa}_{sistema}.py               # DAGs Bronze + Silver
│   ├── dim_{entidade}.py                    # DAGs de dimensões Gold
│   ├── fato_{metrica}.py                    # DAGs de fatos Gold
│   └── validacao_cargas.py                  # DAG de monitoramento de freshness
│
├── docker/                                  # Configuração Docker (DEV/QA)
│   ├── Dockerfile                           # Imagem customizada Airflow
│   ├── docker-compose.yml                   # Orquestração de containers
│   ├── requirements.txt                     # Dependências Python
│   └── constraints.txt                      # Versões fixas de dependências
│
├── .github/                                 # CI/CD
│   └── workflows/
│       ├── pr.yml                           # Workflow de testes em PRs
│       ├── push_qa.yml                      # Deploy automático para QA
│       └── push_main.yml                    # Deploy automático para PROD
│
├── README.md                                # Documentação do projeto
└── .gitignore                               # Arquivos ignorados pelo Git

Descrição dos Componentes¶

config/¶

Armazena configurações de ambiente e parâmetros do projeto
O arquivo project_params.py contém:
IDs de projetos BigQuery
Nomes de datasets por ambiente (DEV/QA/PROD)
Buckets do Cloud Storage
Listas de emails para alertas

hooks/¶

Abstrações para conectar com sistemas externos
Cada hook gerencia:
Autenticação (OAuth, API keys, service accounts)
Conexão e retry logic
Tratamento de erros específicos do sistema

operators/¶

Operadores customizados que encapsulam lógicas de extração e carga
Benefícios:
Reutilização de código
Padronização de extrações
Logging e monitoramento consistente
Facilita manutenção

task_groups/¶

Organização modular das tarefas por camada do Data Lake:
Bronze: Extrações de sistemas fonte
Silver: Transformações e limpeza (SQL templates)
Gold: Agregações e modelagem dimensional

utils/¶

Funções auxiliares compartilhadas entre DAGs:
Formatação de datas
Manipulação de strings
Helpers para Airflow (geração de task_id, etc.)

tests/¶

Suite de testes automatizados:
Testes de carregamento de DAG
Validação de estrutura e dependências
Testes de schedule intervals
Validação de default_args

Sincronização¶

GitHub: 1 repositório de projeto (lavoro-lakehouse) + 1 repositório de IaC (lavoro-iac)
Cloud Composer: Deploy automático via CI/CD (GitHub Actions)
Virtual Machine: Deploy automático via CI/CD (GitHub Actions)
Sincronização: A cada push em qa ou main, os DAGs são sincronizados automaticamente para o Composer
